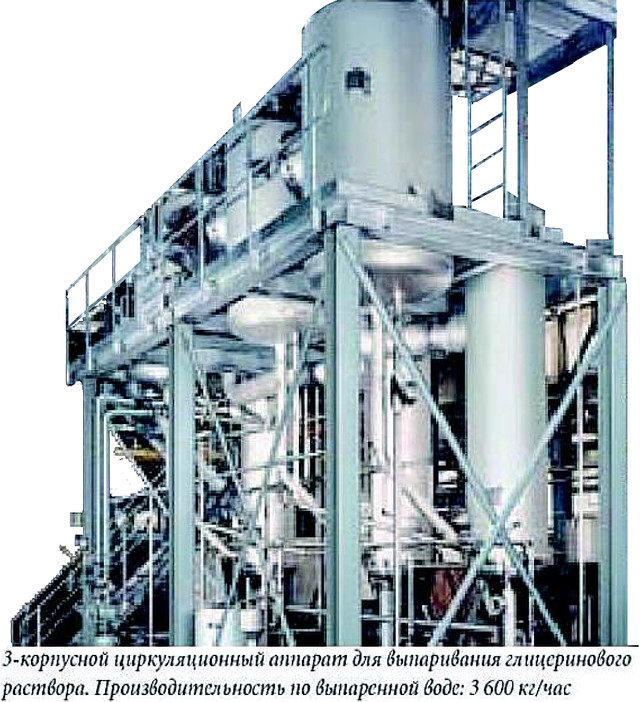

Выпарные аппараты с естественной циркуляцией

Конструкция

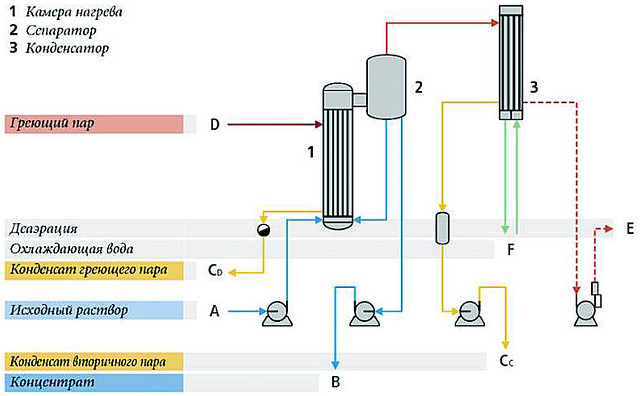

Короткий вертикальный кожухотрубный теплообменник с расположенным сверху выносным сепаратором.

Принцип действия

Концентрируемая жидкость подается в аппарат снизу и поднимается по греющим трубам по принципу газлифта или восходящей пленки. Под действием подводимой снаружи теплоты пленка жидкости на внутренней поверхности труб закипает. Поднимающийся пар увлекает с собой жидкость вверх по трубам.
Жидкость отделяется от пара в расположенном ниже по потоку сепараторе и возвращается но обратной трубе в выпарной аппарат, что обеспечивает стабильную и равномерную циркуляцию. Чем больше разность температур между нагревательной камерой и камерой кипения, тем больше интенсивность испарения и, соответственно, циркуляция жидкости и интенсивность теплообмена.

Разделение камеры кипения на несколько отдельных камер с собственными системами циркуляции жидкости позволяет достичь высокой конечной концентрации при значительно меньшей площади теплообмена, чем в традиционном аппарате с циркуляцией раствора. Конечный Концентрат отводится из последней камеры. В первых камерах теплопередача значительно выше за счет более низкой вязкости и температурной депрессии раствора.

Особенности

• Быстрый пуск и очень высокая удельная производительность - поскольку в аппарате содержится очень мало жидкости благодаря относительно малой длине (1-3 м) и малому диаметру греющих труб.

Применения

• Выпаривание тсрмостабнльных продуктов при необходимости высоких коэффициентов концентрирования.
• Выпаривание жидкостей, сильно загрязняющих теплообменные поверхности, а также неньютоновскнх жидкостей, если кажущуюся вязкость можно уменьшить за счет высокой скорости потока.
• Циркуляционный выпарной аппарат с разделенной камерой кипения и верхним расположением сепаратора можно применять в качестве концентратора.
