Выпарные аппараты с восходящей пленкой

Конструкция

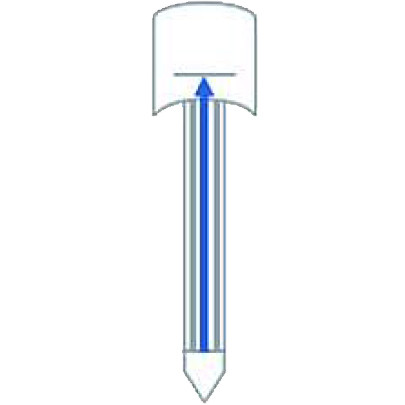

Вертикальный кожухотрубный теплообменник с верхним сепаратором пара.

Принцип действия

Концентрируемая жидкость подается в аппарат снизу и поднимается по принципу газлифта или восходящей пленки.

Под действием подводимой снаружи теплоты пленка жидкости на внутренней поверхности труб закипает и частично испаряется. Поднимающиеся пузыри пара увлекают с собой жидкость вверх по трубам. В процессе этого подъема образуется еще больше пара. В результате на стенках формируется “восходящая” пленка. Пар и жидкость затем разделяются в смонтированном сверху сепараторе.

Особенности

• Высокая разность температур между греющей камерой и камерой кипения - это обусловлено необходимостью подъема жидкости по трубам высотой 5-7 м и образования восходящей пленки.
• Высокая турбулентность жидкости - из-за восходящего движения против силы тяжести. По этой причине выпарные аппараты с восходящей пленкой хорошо приспособлены для обработки продуктов высокой вязкости или со значительной тенденцией к загрязнению поверхностей.
• Стабильная высокоэффективная работа - обусловленная рециркуляцией продукта и широким диапазоном рабочих условий.

Применения

• Для достижения высоких коэффициентов концентрирования, для обработки продуктов высокой вязкости или со значительной тенденцией к загрязнению греющих поверхностей.
• В режиме однократного прохода, благодаря очень короткому времени контакта, могут использоваться в качестве концентраторов.
